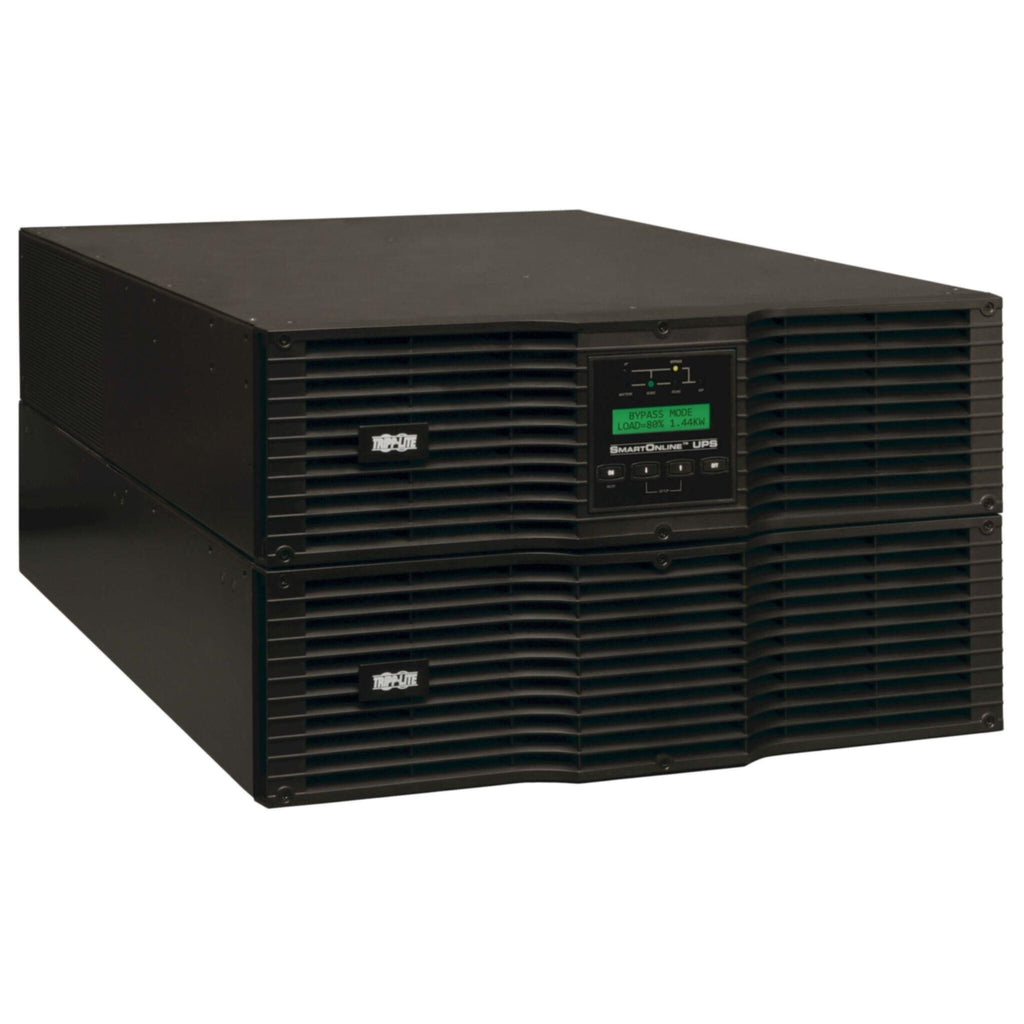

• وحدة طاقة UPS SU10000RT3UPM 3U
• حزمة بطارية خارجية BP240V10RT3U
• وحدة توزيع الطاقة القابلة للفصل SUPDMB710HW مزودة بمفتاح تحويل يدوي
• طقم قضبان تثبيت متوافق مع أربعة أعمدة (مجموعتان)
• يشير مصطلح "البرج" إلى تكوين البرج القائم
• كابلات USB وDB9 وEPO
• دليل المستخدم

تحديد

ملخص

• نوع UPS: عبر الإنترنت

الناتج

• سعة خرج الفولت أمبير (VA): 10000
• قدرة الخرج بالكيلو فولت أمبير (kVA): 10
• قدرة الخرج بالواط: 9000
• القدرة الإنتاجية بالكيلوواط (كيلوواط): 9
• معامل القدرة: 0.9
• عامل القمة: 3:1
• تفاصيل الجهد الاسمي: يتم اختيار الجهد عبر واجهة شاشة LCD الأمامية.
• توافق التردد: 50/60 هرتز؛ يدعم التحويل من 50 إلى 60 هرتز ومن 60 إلى 50 هرتز
• تفاصيل توافق التردد: يتطابق تردد الخرج مع التردد الاسمي للإدخال عند بدء التشغيل؛ يتيح وضع تحويل التردد تحويل 60 هرتز إلى 50 هرتز أو 50 هرتز إلى 60 هرتز (بدون تخفيض في القدرة)؛ تنظيم تردد الخرج ± 0.05 هرتز (تشغيل حر)
• تنظيم جهد الخرج (وضع الخط): ± 2%
• تنظيم جهد الخرج (وضع الخط الاقتصادي): ± 10%
• تنظيم جهد الخرج (وضع البطارية): ± 2%
• تفاصيل مقبس الإخراج: يدعم مخرجات أمريكا الشمالية 208/240 فولت* (L1، L2، G) ومخرجات التوصيل السلكي الدولية 230/220/240 فولت (L، N، PE)؛ *للحصول على مخرج 120 فولت مع أسلاك إدخال 208/240 فولت (L1، L2، G)، استخدم محول SU6000XFMR2U الاختياري.
• شكل موجة التيار المتردد الخارجة (وضع التيار المتردد): موجة جيبية نقية
• شكل موجة التيار المتردد الخارجة (وضع البطارية): موجة جيبية نقية
• تفاصيل سعة الإخراج: يدعم حملاً يصل إلى 105% بشكل مستمر في وضع التحويل المزدوج، ومن 106% إلى 125% لمدة دقيقة واحدة، ومن 126% إلى 150% لمدة 30 ثانية؛ الأحمال التي تتجاوز 150% تُفعّل وضع التجاوز الفوري لدعم الأحمال مباشرةً من مصدر الطاقة الرئيسي؛ يُستعاد وضع التحويل المزدوج تلقائيًا عند انخفاض مستويات الحمل إلى 95% أو أقل
• الجهد (الجهود) الاسمية للخرج المدعومة: 200 فولت؛ 208 فولت؛ 220 فولت؛ 230 فولت؛ 240 فولت
• منافذ الإخراج: توصيل مباشر
• بنوك الأحمال القابلة للتحكم بشكل فردي: لا

مدخل

• تيار الإدخال المقنن (أقصى حمل): 56.1 أمبير (200 فولت)، 54 أمبير (208 فولت)، 51 أمبير (220 فولت)، 48.8 أمبير (230 فولت)، 46.8 أمبير (240 فولت)
• جهد الإدخال الاسمي المدعوم: 200 فولت تيار متردد؛ 208 فولت تيار متردد؛ 220 فولت تيار متردد؛ 230 فولت تيار متردد؛ 240 فولت تيار متردد
• نوع توصيل مدخلات وحدة الإمداد بالطاقة غير المنقطعة (UPS): توصيل سلكي مباشر
• وصف توصيل مدخلات وحدة UPS: يدعم توصيلات الإدخال في أمريكا الشمالية 208/240 فولت (L1، L2، G) وتوصيلات الإدخال الدولية 230/220/240 فولت (L، N، PE)
• الخدمة الكهربائية الموصى بها: 60 أمبير
• طور الإدخال: طور واحد

بطارية

• مدة التشغيل عند التحميل الكامل (بالدقائق): 4.3 دقيقة (9000 واط)
• مدة التشغيل بنصف الحمل (بالدقائق): 12.5 دقيقة (4500 واط)
• مدة تشغيل البطارية قابلة للتمديد: تدعم مدة تشغيل أطول باستخدام حزم بطاريات خارجية اختيارية.
• توافق حزمة البطارية الخارجية: BP240V10RT3U؛ BP240V787C أحادي الطور
• جهد نظام التيار المستمر (VDC): 240
• معدل إعادة شحن البطارية (البطاريات المضمنة): أقل من 6 ساعات من 10% إلى 90% (التفريغ النموذجي للحمل الكامل)
• وصف استبدال البطارية: حزم بطاريات خارجية قابلة للاستبدال أثناء التشغيل، ويمكن للمستخدم استبدالها.
• وقت تشغيل قابل للتوسيع: نعم

تنظيم الجهد

• وصف تنظيم الجهد: تنظيم جهد الخرج بنسبة 2% في الوضع القياسي للتحويل المزدوج عبر الإنترنت
• تصحيح الجهد الزائد: يُصحح الجهد الزائد حتى 300 فولت
• تصحيح انخفاض الجهد: يُصحح انخفاض الجهد حتى 100 فولت

واجهة المستخدم، والتنبيهات، وعناصر التحكم

• شاشة LCD أمامية: شاشة LCD قابلة للتحديد مع أزرار التمرير والاختيار تتيح التحكم في وحدة UPS وخيارات مراقبة مفصلة؛ تدور لوحة LED/LCD للعرض في تنسيقات الرف/البرج؛ تدعم شاشة LCD اللغات الإنجليزية والفرنسية والألمانية والإيطالية والإسبانية والبرتغالية (انظر الدليل).
• المفاتيح: مفتاحان للتحكم في حالة تشغيل/إيقاف الطاقة وإلغاء الإنذار/عملية الاختبار الذاتي؛ مفتاحان إضافيان يدعمان ضبط وتنفيذ وظائف شاشة LCD المتحركة؛ وحدة توزيع الطاقة المرفقة تتضمن مفتاح تجاوز لتمكين استبدال وحدة طاقة UPS أثناء التشغيل
• عملية إلغاء الإنذار: مفتاح إلغاء الإنذار
• إنذار صوتي: إنذارات صوتية فريدة لجميع الظروف الرئيسية المتعلقة بأجهزة UPS والبيئة والطاقة (انظر الدليل)
• مؤشرات LED: 6 مصابيح LED تشير إلى حالة الطاقة الكهربائية، ووضع التشغيل عبر الإنترنت، ووضع التوفير/التجاوز، وحالة البطارية، والشاحن، ومخرج التيار المتردد؛ شاشة LCD توفر معلومات إضافية وخيارات تحكم

كتم الصوت / كبح الضوضاء

• تصنيف جول لكبح التيار المتردد في نظام UPS: 2565
• زمن استجابة نظام UPS لكبح التيار المتردد: فوري
• كبح ضوضاء التيار المتردد EMI / RFI: نعم

بدني

• طريقة التبريد: المروحة
• وزن حزمة البطارية المرفقة (كجم): 71.99
• وصف ملحقات التركيب المرفقة: مجموعتان من قضبان الرفوف القابلة للتعديل ذات 4 أعمدة؛ ومجموعتان من أبراج 9USTAND.
• أشكال التركيب المدعومة مع الملحقات المرفقة: حامل رف 19 بوصة بأربعة أعمدة
• أشكال التركيب المدعومة مع الملحقات الاختيارية: تركيب على رف ذي عمودين (2POSTRMKITHD)
• أقصى عمق للجهاز (سم): 82.55
• أقصى عمق للجهاز (مم): 826
• الحد الأدنى لعمق الرف المطلوب (سم): 95.25
• ملاحظات حول ملحقات التثبيت الاختيارية: يلزم مجموعتان من 2POSTRMKITHD لتثبيت جميع المكونات المضمنة على رف ذي عمودين
• الشكل الأساسي: تركيب على الرف
• عمق وحدة الإمداد بالطاقة غير المنقطعة الأساسية (مم): 656
• ارتفاع وحدة الإمداد بالطاقة غير المنقطعة الأساسية (مم): 131
• عرض وحدة الإمداد بالطاقة غير المنقطعة الأساسية (مم): 445
• ارتفاع الرف: 6U
• أبعاد الشحن (ارتفاع × عرض × عمق / سم): 78.74 × 66.04 × 104.14
• وزن الشحن (كجم): 148.58
• تفاصيل أبعاد وحدة UPS: تتضمن وحدة UPS/وحدة طاقة 3U، وحزمة بطارية خارجية 3U بالإضافة إلى وحدة توزيع الطاقة SUPDMB710HW مع نظام تجاوز؛ يشير الحد الأقصى لعمق الجهاز إلى العمق الكلي لوحدة UPS المثبتة مع وحدة توزيع الطاقة المثبتة بنظام التجاوز
• مادة هيكل وحدة الإمداد غير المنقطع للطاقة: الفولاذ
• أبعاد وحدة الطاقة غير المنقطعة (الارتفاع × العرض × العمق، سم): 13.06 × 44.45 × 65.58
• وزن وحدة الطاقة غير المنقطعة (كجم): 19.50

البيئة

• نطاق درجة حرارة التشغيل: من +32 إلى +104 درجة فهرنهايت / من 0 إلى +40 درجة مئوية
• نطاق درجة حرارة التخزين: من +5 إلى +122 درجة فهرنهايت / من -15 إلى +50 درجة مئوية
• الرطوبة النسبية: من 0 إلى 95%، بدون تكثف
• معدل استهلاك الطاقة في وضع التيار المتردد (وحدة حرارية بريطانية/ساعة) (حمل كامل): 3415
• وضع توفير الطاقة لمكيف الهواء (وحدة حرارية بريطانية/ساعة) (حمل كامل): 1280
• معدل استهلاك الطاقة في وضع البطارية (وحدة حرارية بريطانية/ساعة) (حمل كامل): 4593
• معدل كفاءة وضع التيار المتردد (حمل 100%): 91%
• معدل كفاءة وضع توفير الطاقة للتيار المتردد (حمل 100%): 96%
• ارتفاع التشغيل (قدم): 0 3000 متر (من 0 إلى 10000 قدم)
• مستوى الضوضاء المسموعة: 60 ديسيبل عند الجانب الأمامي على بعد متر واحد
• ارتفاع التشغيل (م): 0 3000 م

الاتصالات

• بطاقات إدارة الشبكة: SNMPWEBCARD؛ TLNETCARD؛ WEBCARDLX؛ MODBUSCARD؛ RELAYIOCARD
• وصف منفذ مراقبة الشبكة: دعم إضافي لإغلاق الدائرة باستخدام بطاقات واجهة RELAYIOCARD وRELAYIOMINI الاختيارية. يتطلب تثبيت RELAYIOMINI إزالة اللوحة التي تحتوي على منافذ USB.
• برنامج PowerAlert: للمراقبة المحلية عبر منافذ الاتصال المدمجة في وحدة UPS، قم بتنزيل برنامج PowerAlert Local من الموقع الإلكتروني http://www.tripplite.com/poweralert
• كابلات الاتصال: كابلات USB، وDB9 التسلسلية، وEPO متضمنة
• التوافق مع نظام المراقبة: يدعم تطبيق نظام المراقبة، ونظام التشغيل، وخيارات إعادة التشغيل القسري للتطبيقات البعيدة
• واجهة الاتصال: USB (يدعم HID)؛ منفذ تسلسلي DB9؛ إيقاف تشغيل الطوارئ (EPO)؛ فتحة لواجهة SNMP/الويب

نقل الخط / البطارية

• زمن التحويل: لا يوجد زمن تحويل (0 مللي ثانية) في وضع التحويل المزدوج عبر الإنترنت
• زمن التحويل (الوضع الاقتصادي): 8 مللي ثانية. استجابة نموذجية لانقطاع التيار الكهربائي في الوضع الاقتصادي الاختياري
• تحويل الجهد المنخفض إلى طاقة البطارية (نقطة الضبط): 100 فولت
• تحويل الجهد العالي إلى طاقة البطارية (نقطة الضبط): 300 فولت

ميزات خاصة

• بدء التشغيل البارد (بدء التشغيل في وضع البطارية أثناء انقطاع التيار الكهربائي): يدعم التشغيل البارد
• تشغيل الوضع الاقتصادي: يتيح الوضع الاقتصادي الاختياري تشغيلًا عالي الكفاءة مع تباين أقصى في جهد الخرج يبلغ ±10%. ويتم استعادة وضع التحويل المزدوج تلقائيًا عند تجاوز تباين جهد الشبكة ±10%، مع زمن تحويل بين الوضعين أقل من 1 مللي ثانية.
• ميزات نظام UPS عالي التوافر: تجاوز تلقائي للعكس؛ إعادة تشغيل مستقلة عن البطارية؛ وحدة طاقة UPS قابلة للاستبدال أثناء التشغيل؛ بطاريات قابلة للاستبدال أثناء التشغيل؛ مفتاح تجاوز يدوي
• ميزات توفير الطاقة الخضراء: تشغيل عالي الكفاءة في وضع الاقتصاد؛ ساعات تشغيل يومية قابلة للجدولة لوضع الاقتصاد

الشهادات

• شهادات UPS: تم اختبارها وفقًا لمعيار UL1778 (الولايات المتحدة الأمريكية)؛ تم اختبارها وفقًا لمعيار CSA (كندا)؛ تم اختبارها وفقًا لمعيار NOM (المكسيك)؛ حاصلة على شهادة CE؛ تتوافق مع الجزء 15 من الفئة A من لجنة الاتصالات الفيدرالية (EMI)
• تفاصيل شهادة UPS: IEC 61000 4-5 1995 B مقاومة زيادة التيار
